ГИДРОАККУМУЛЯТОР

  • Предотвращает гидроудары

  • Увеличивает срок жизни насоса

  • Создает буфер для стабилизации давления

от 5`000 руб.

ОПИСАНИЕ И ПРИМЕНЕНИЕ ГИДРОАККУМУЛЯТОРОВ

Принцип работы гидроаккумулятора (он же гидробак для систем водоснабжения, а в отоплении — экспанзомат) — основан на накапливании гидравлической энергии воды и последующем её использовании. Гидроаккумулятор в системе водоснабжения выполняет функцию демпфера способного принять в себя, как прирост объёма или резкий скачок давления, так и компенсировать незначительный водоразбор для снижения частоты включения насоса.

гидроаккумулятор

МЕХАНИЗМ РАБОТЫ И КОНСТРУКЦИЯ ГИДРОАККУМУЛЯТОРА

Эластичная мембрана гидроаккумулятора герметично разделяет объём бака на две полости — газовую и водяную. Мембрана может растягиваться таким образом, что весь объём гидроаккумулятора будет заполнен газом или водой. Газовая полость соединена с атмосферой через ниппель и с помощью компрессора в ней может быть создано начальное давление. Водяная полость через патрубок соединяется с трубопроводом водоснабжения. Гидроаккумуляторы выпускаются в горизонтальном или вертикальном исполнении, объемом от 24 до 3000 л. Внимание! Вода имеет контакт только с мембраной. С корпусом гидроаккумулятора контакта нет (если гидробак исправен).

Основные виды гидравлических мембран:

  • Натуральная (Natural) — каучуковая резина для питьевой воды. Самая эластичная из всех существующих, но со временем может проявиться проникновение воды через стенки. Температура применения от -10 до +50 ºC.

  • Бутиловая (Butyl) — искусственная бутиловая резина для питьевой воды. Подходит по всем санитарным нормам. Менее эластична, чем Natural, однако более долговечна. Подходит для воды от -10 до +99 ºC.

  • EPDM — искусственная этилен-пропиленовая резина для питьевой воды. Все нормы, как и у бутиловой, кроме повышенного уровня пропускания воды сквозь стенки со временем.

  • Нитрил (Nitril) — для масел и топлива.

Наполнение гидроаккумулятора водой начинается по сигналу датчика давления который при достижении значения Pmin подаёт сигнал на включения насоса. Работа насоса приводит к повышению давления в системе водоснабжения до максимально допустимой отметки Pmax и поступлению в гидроаккумулятор резервного объёма воды, при этом газ сжимается и доля занимаемого им объёма в баке уменьшается. Насос настраивается на давление включения Pmin и давление выключения Pmax. Параметры рабочей среды в месте установки гидроаккумулятора не должны выходить за пределы параметров установленных изготовителем.

Внимание! Гидроаккумулятор предназначен для чистой питьевой воды. Запрещается использовать для горючих, химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые предметы, которые приводят к интенсивному износу мембраны.

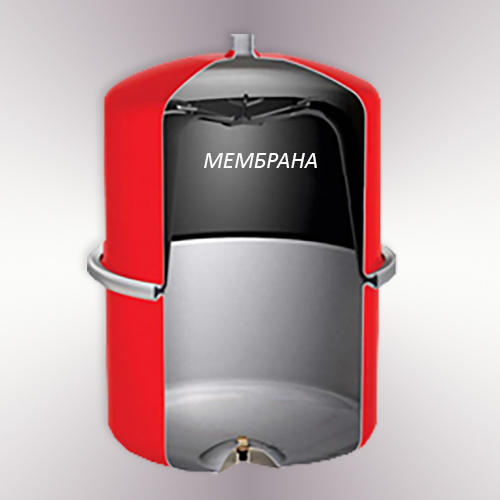

мембрана

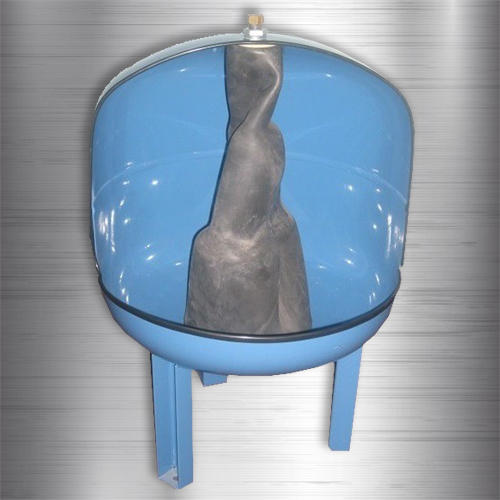

груша

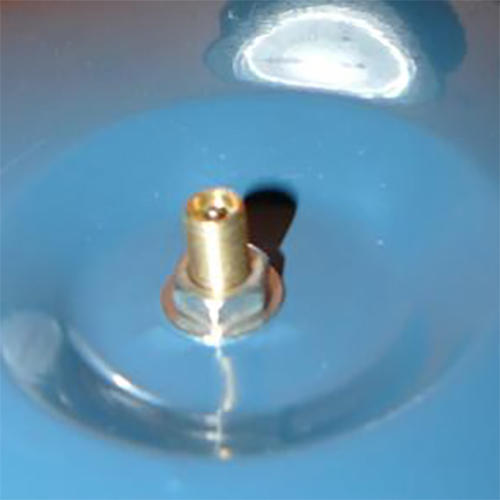

пневмоклапан

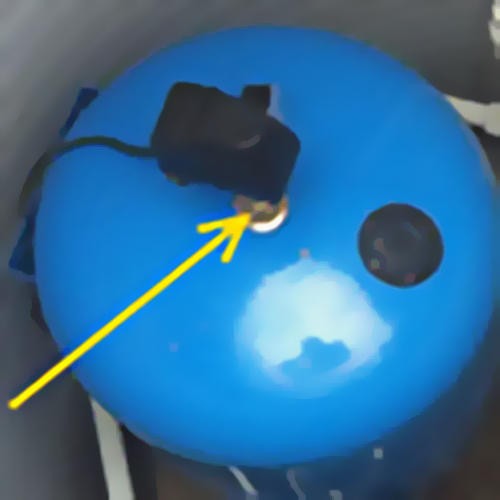

штуцер
патрубок

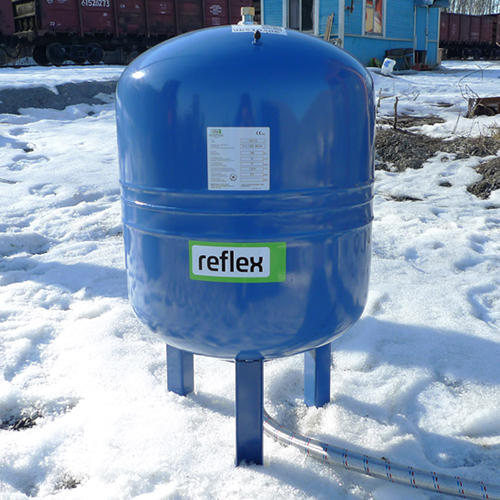

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ГИДРОБАКОВ REFLEX REFIX DE JUNIOR

тип объём, л артикул масса, кг Товарная группа диаметр, мм H, мм h, мм рабочее давление, бар
DE 25 25 7200400 4,7 54 280 485 2
DE 50 50 7309600 13,2 54 409 605 115 4
DE 80 80 7309700 18,4 54 480 665 105 4
DE 100 100 7309800 22,7 54 480 770 105 4
DE 140 140 7309900 29,0 54 480 1015 105 4
DE 200 200 7363500 40,0 54 634 885 90 4
